主軸クランプ力（引張力）測定器

製品メーカー	PERFECT-CNC TECHNOLOGY CO., LTD.
製品の特長	① 主軸専用設計で高精度測定国際規格に完全対応した主軸専用設計。高精度な引張力測定を実現します。 ② デジタル表示で視認性向上 LCD画面に数値を明確に表示。 HOLD機能付きで測定値の確認も容易です。 ③ 高精度・高安定性測定誤差±1％以内。安定した測定性能を長期間維持します。 ④ リアルタイム状態監視主軸クランプ異常を即時検出。予防保全・早期メンテナンスに最適です。 ⑤ 軽量・コンパクト設計工具不要で簡単に装着可能。持ち運びしやすく、現場点検に便利です。 ⑥ メンテナンス性・安全性向上定期点検による機械の安定稼働と、作業者の安全確保に貢献します。

製品メーカー

PERFECT-CNC TECHNOLOGY CO., LTD.

製品の特長

① 主軸専用設計で高精度測定
国際規格に完全対応した主軸専用設計。
高精度な引張力測定を実現します。

② デジタル表示で視認性向上
LCD画面に数値を明確に表示。
HOLD機能付きで測定値の確認も容易です。

③ 高精度・高安定性
測定誤差±1％以内。
安定した測定性能を長期間維持します。

④ リアルタイム状態監視
主軸クランプ異常を即時検出。
予防保全・早期メンテナンスに最適です。

⑤ 軽量・コンパクト設計
工具不要で簡単に装着可能。
持ち運びしやすく、現場点検に便利です。

⑥ メンテナンス性・安全性向上
定期点検による機械の安定稼働と、
作業者の安全確保に貢献します。

製品スペック表

項目	規格内容

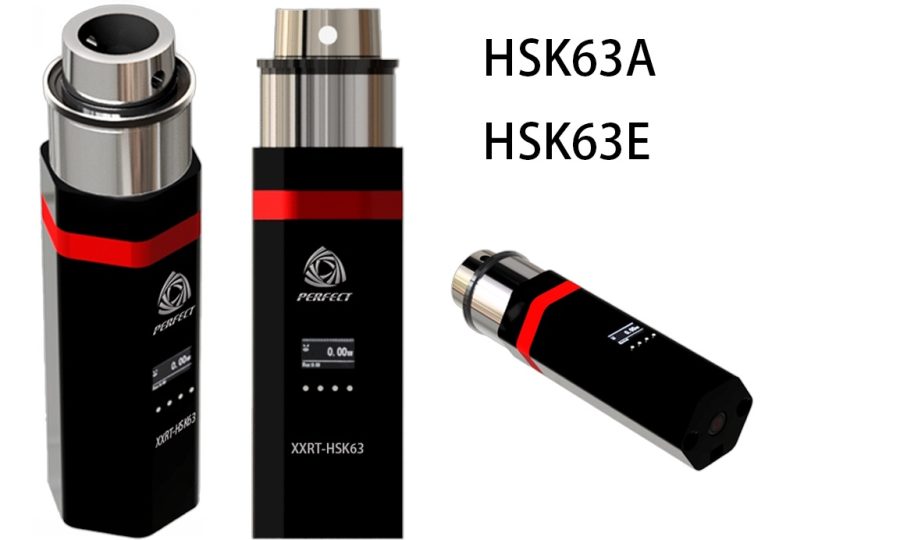

製品型式	HSK-63A	BT40	BT50	BT30Light	BT40Light
製品測定範囲(kN)	15-30	8-15	15-25	3-8	8-15
HSKA63主軸基準範囲(kN)(ISO規格)	18-25
BT主軸基準範囲(kN)(ISO規格)		8-12	15-20	3-5	8-12
本体寸法(mm)	長さ203×幅67.2 ×高さ67.2
本体寸法(mm)(プルスタッドを含まず)		長さ223×幅67.2 ×高さ67.2	長さ279×幅100 ×高さ67.2	長さ209×幅53 ×高さ39	約長190×寬53 ×高さ39
テーパー寸法		BT40	BT50	BT30	BT40
製品重量(kg)	約4.0	約3.5	約5	約2.3	約2.8
梱包後の製品重量(kg)	約5.2	約5.0	約6.5	約3.8	約4.3
選択可能なプルスタッドタイプ		BT40規格	BT50規格	BT30規格	BT40規格
表示方式(単位:kN)	LCDデジタル表示
精度誤差	±1%以内
機能特徴	HOLDロック機能、繰り返し測定可能、クランプ状態をリアルタイム監視可能
充電後の連続使用時間(分)	約480
電源	9V電池またはリチウム電池充電式
