型彫放電加工機

製品メーカー	Oscar E.D.M. Company Ltd.

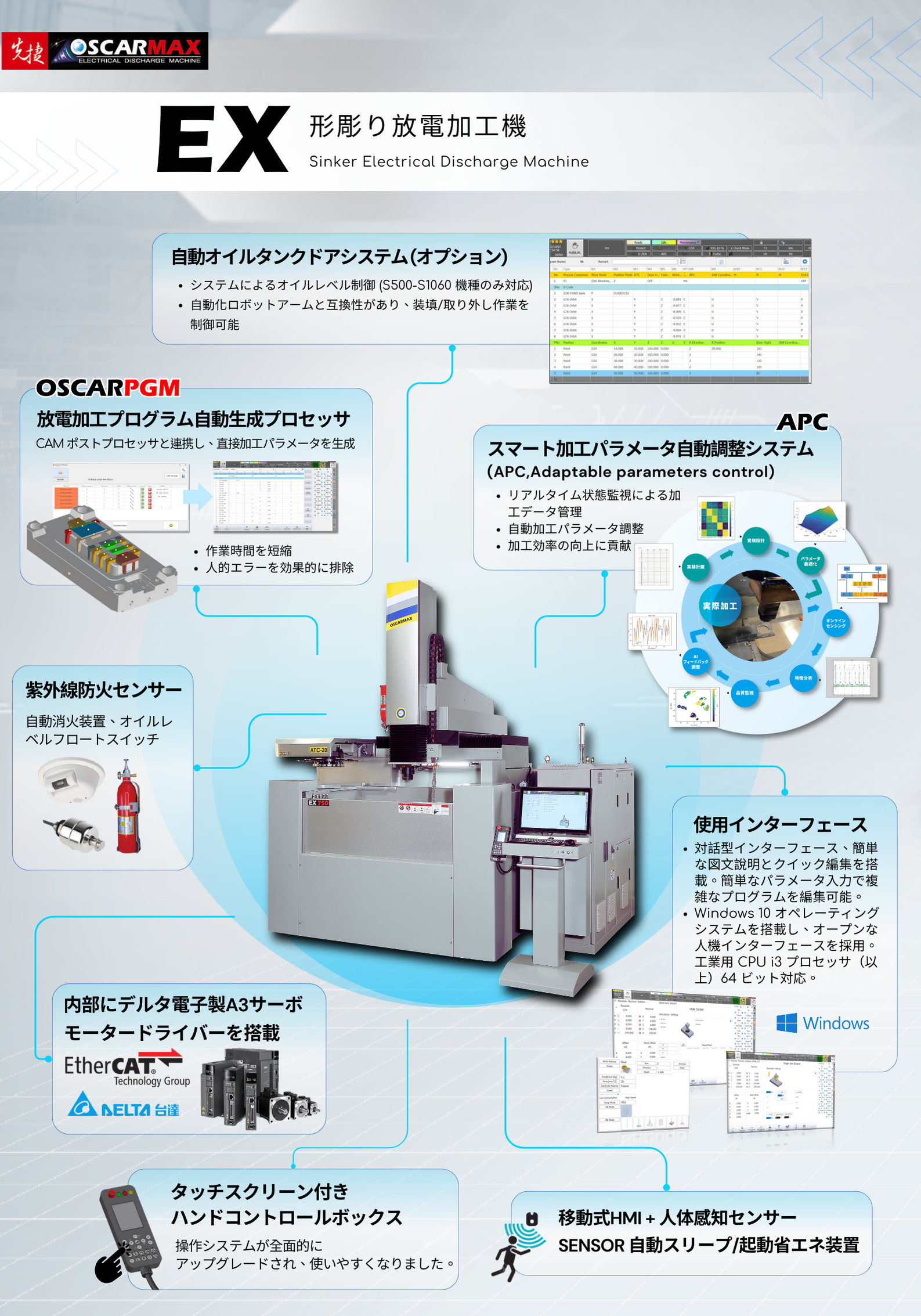

製品の特長	直感的で使いやすい操作インターフェース Windowsベースの新UIにより、誰でもすぐ操作可能。対話型編集やクイック設定で段取り時間を短縮。 APCスマート加工パラメータ自動調整システム放電状態をリアルタイム解析し、最適条件を自動補正。エッジ部のアーク抑制により、加工精度・速度が向上。高速統合システム & EtherCAT制御リアルタイム制御で電流・位置決め精度が安定。ACサーボ/I/O/6軸CUVに対応し、多様な加工に対応。高剛性構造による高い精度安定性 FC25鋳鉄フレーム、P級リニアガイド、高精度ボールねじ採用で、長時間加工でも高精度を維持。 21.5インチタッチパネル & モバイルHMI 操作性が大幅向上。作業台近くでの位置決めが容易で、リモート診断・オンライン更新にも対応。安全性の強化 – 紫外線火災検知 & 自動消火 UVセンサー、自動消火、液位監視など多重保護機能で安心して運用可能。工具・ワーク管理と自動化への拡張性 RFID管理、オイルタンク自動ドア、API連携、ロボット搬送対応など自動化設備との親和性が高い。高品質加工を実現する電源・回路技術超硬・タングステン鋼対応の高性能回路で高精度加工。Ra0.1µmの鏡面仕上げ能力。徹底した品質管理とレーザー校正全機種で電源検査・精度検査・レーザー校正を実施し、安定した加工品質を保証。多様なツールシステムとATCオプション 3R/EROWA対応、4〜20本ATC、C軸、クイックチャックを選択可能。段取り短縮と生産性向上に貢献。

製品メーカー

Oscar E.D.M. Company Ltd.

製品の特長

直感的で使いやすい操作インターフェース
Windowsベースの新UIにより、誰でもすぐ操作可能。対話型編集やクイック設定で段取り時間を短縮。

APCスマート加工パラメータ自動調整システム
放電状態をリアルタイム解析し、最適条件を自動補正。エッジ部のアーク抑制により、加工精度・速度が向上。

高速統合システム & EtherCAT制御
リアルタイム制御で電流・位置決め精度が安定。ACサーボ/I/O/6軸CUVに対応し、多様な加工に対応。

高剛性構造による高い精度安定性
FC25鋳鉄フレーム、P級リニアガイド、高精度ボールねじ採用で、長時間加工でも高精度を維持。

21.5インチタッチパネル & モバイルHMI
操作性が大幅向上。作業台近くでの位置決めが容易で、リモート診断・オンライン更新にも対応。

安全性の強化 – 紫外線火災検知 & 自動消火
UVセンサー、自動消火、液位監視など多重保護機能で安心して運用可能。

工具・ワーク管理と自動化への拡張性
RFID管理、オイルタンク自動ドア、API連携、ロボット搬送対応など自動化設備との親和性が高い。

高品質加工を実現する電源・回路技術
超硬・タングステン鋼対応の高性能回路で高精度加工。Ra0.1µmの鏡面仕上げ能力。

徹底した品質管理とレーザー校正
全機種で電源検査・精度検査・レーザー校正を実施し、安定した加工品質を保証。

多様なツールシステムとATCオプション
3R/EROWA対応、4〜20本ATC、C軸、クイックチャックを選択可能。段取り短縮と生産性向上に貢献。

製品スペック表

構造形式				ベッド移動式	コラム移動式

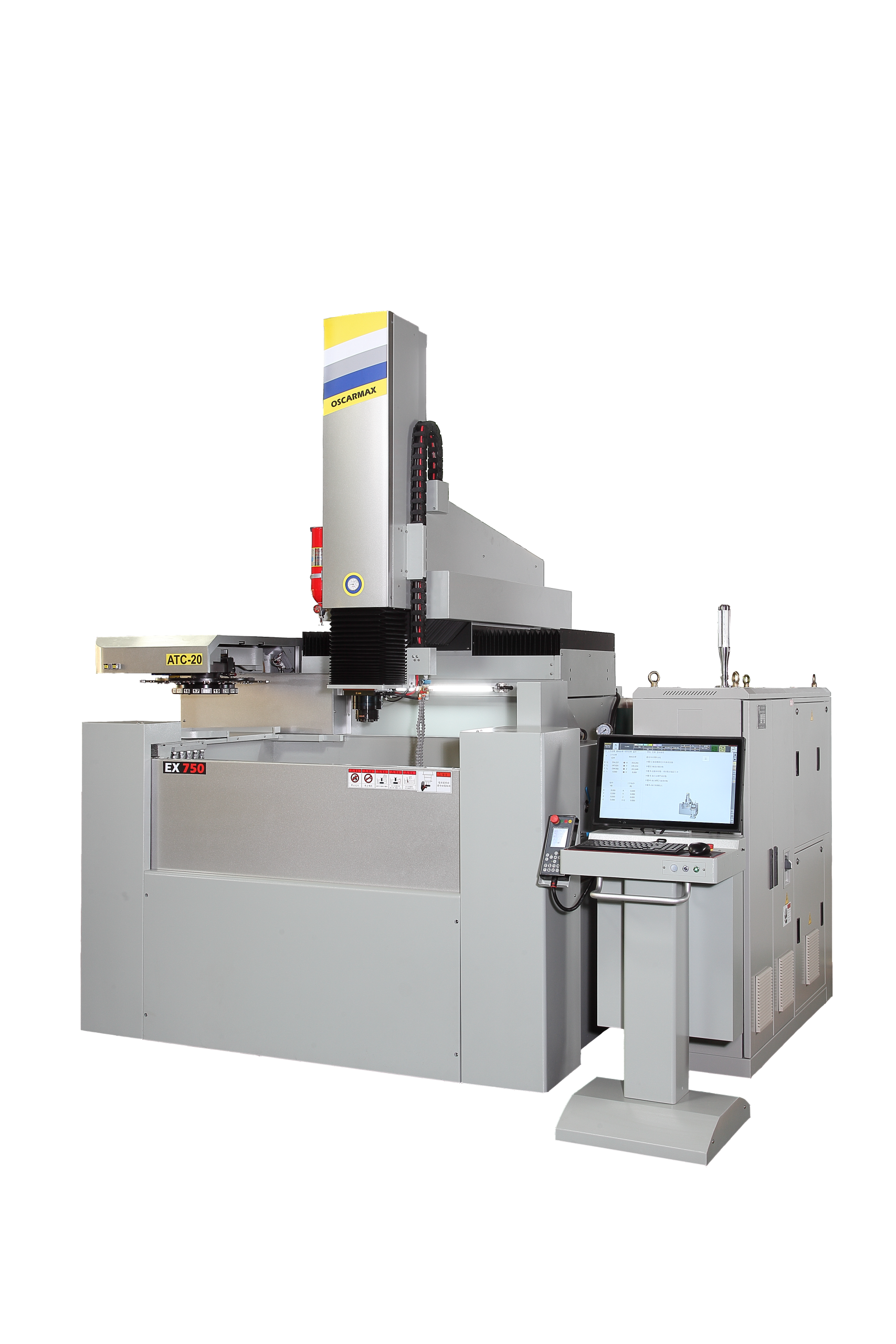

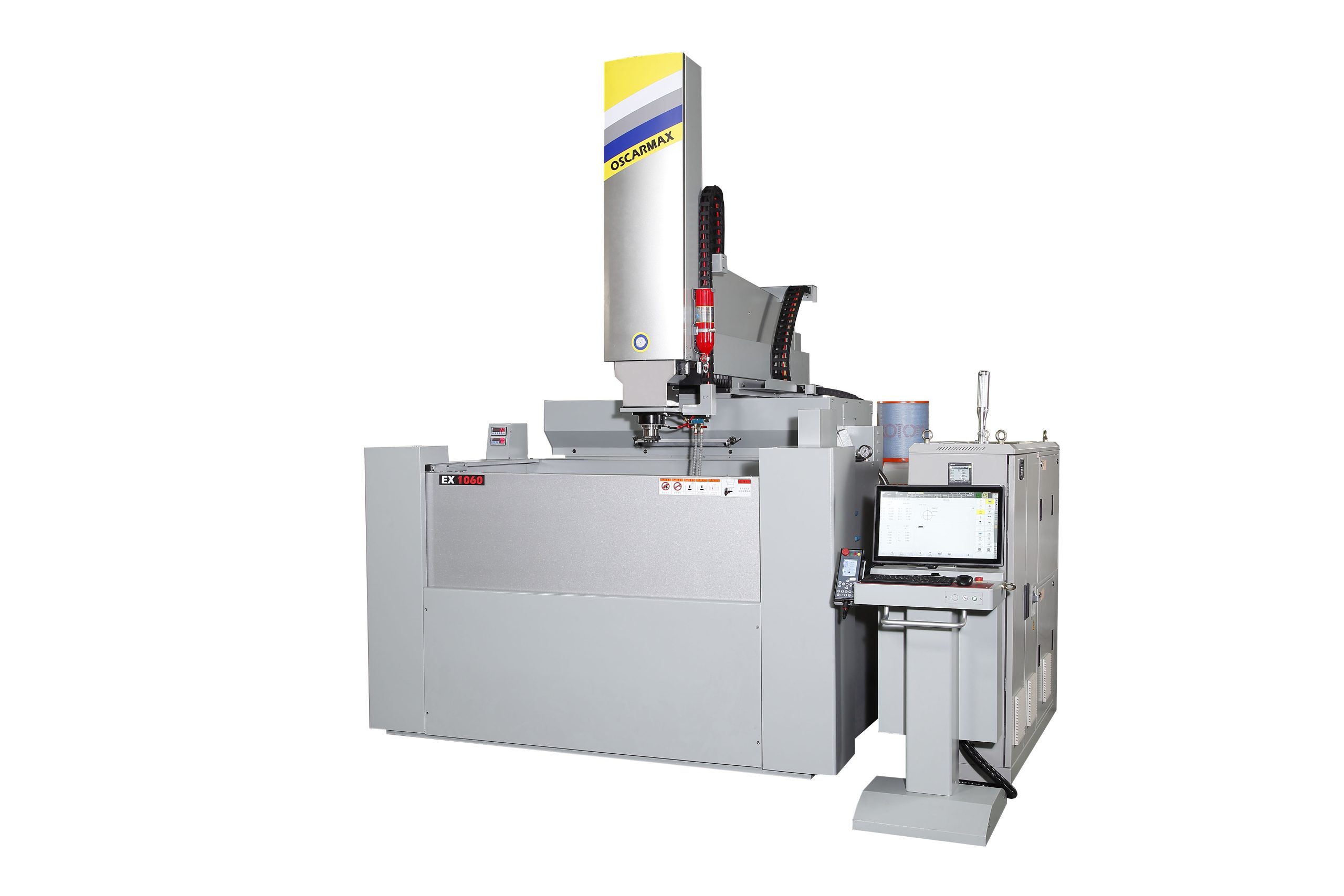

型式				EX430	EX500	EX750	EX1060	EX1270
機械仕様	テーブル移動範囲	X	mm(inch)	400(16)	500(20)	700(28)	1000(40)	1200(47)
		Y		300(12)	400(16)	500(20)	600(24)	700(28)
		Z		300(12)	450(18)	500(20)	500(20)	500(20)
	最大ワークサイズ（W×D）		mm(inch)	920×505 （36×20）	1020×710 （40×28）	1370×850 （54×34）	1670×990 （66×39）	1860×1120 （73×44）
	最大浸油高さ		mm(inch)	215（8.6）	355（14）	355（14）	460（18.4）	460（18.4）
	チャックとテーブルの距離		mm(inch)	150-450 （6-18）	130-480 （5-19）	80-580 （3-23）	260-760 （10-30）	395-895 （15-35）
	最大ワーク重量		kg	550	2300	3000	4500	5000
	最大電極重量		kg	120	200	250	350	400
	テーブルサイズ（W×D）		mm(inch)	650×350 （26×14）	850×450 （34×18）	1000×600 （40×24）	1250×750 （66×39）	1350×820 （73×44）
	機械重量		kg	1200	3000	4500	5500	6500
フィルターシステム	容量		L	380	850	1090	1610	1875
	フィルター密度		μm	20	20	20	20	20
	フィルター個数		pcs	3	6	6	6	6
電源ボックス（標準）	最大加工電流		A	60	60	60	120	120
	電源容量		KVA	6	10	10	12	12
	電源ボックス重量		kg	320	350	350	380	380

構造形式				コラム移動式

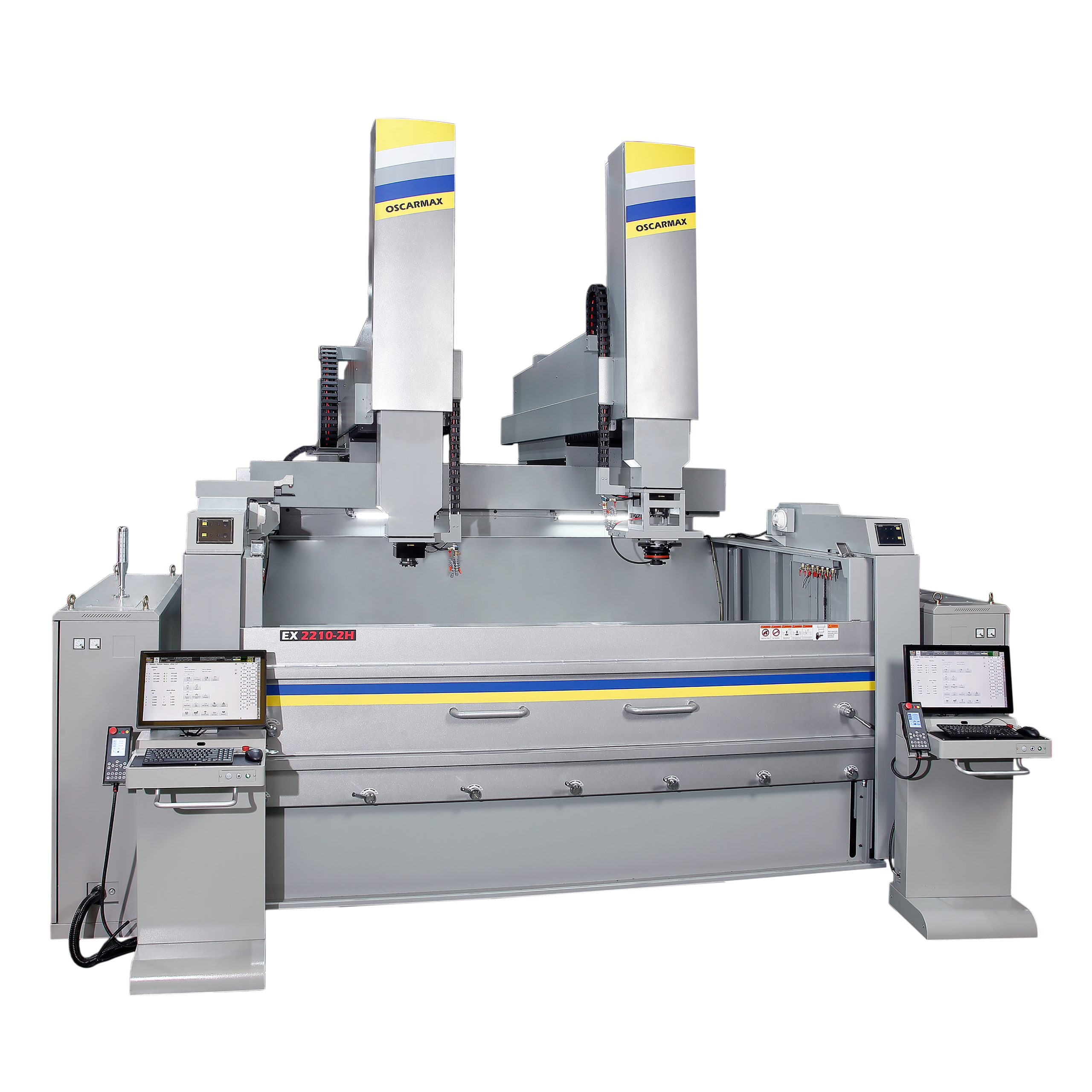

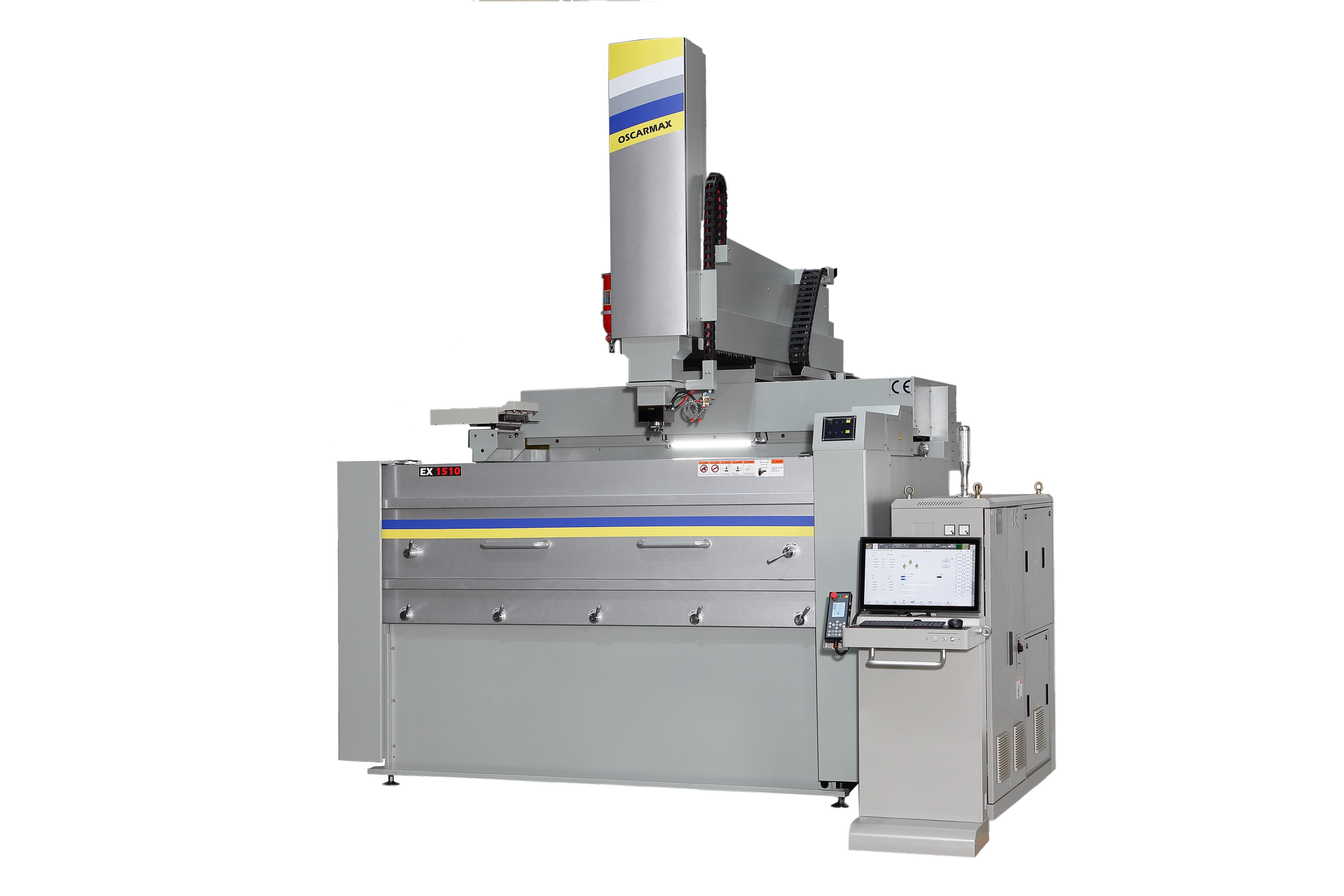

型式				EX1510	EX1880	EX2210	EX2610	EX3010
機械仕様	テーブル移動範囲	X	mm(inch)	1500(59)	1800(71)	2200(87)	2600(102)	3000(118)
		Y		1000(39)	800(31)	1000(39)	1000(39)	1000(39)
		Z		600(24)	600(24)	600(24)	600(24)	600(24)
	最大ワークサイズ（W×D）		mm(inch)	2070×1570 （81×61）	2420×1220 （95×48）	2710×1580 （106×62）	3290×1690 （129×66）	3915×1580 （154×62）
	最大浸油高さ		mm(inch)	585（23）	505（19.8）	605（23.8）	585（23）	605（23.8）
	チャックとテーブルの距離		mm(inch)	580-1180 （22-46）	305-905 （12-35）	575-1175 （22-46）	560-1160 （22-45）	560-1160 （22-45）
	最大ワーク重量		kg	11000	7000	9500	10000	16000
	最大電極重量		kg	500	500	500	500	500
	テーブルサイズ（W×D）		mm(inch)	1580×1100 （62×43）	1850×1000 （73×39）	2250×1100 （89×43）	2700×1100 （106×43）	3100×1100 （122×43）
	機械重量		kg	14700	9000	13500	16500	19500
フィルターシステム	容量		L	3410	2715	4035	5400	5580
	フィルター密度		μm	20	20	20	20	20
	フィルター個数		pcs	6	8	8	8	8
電源ボックス（標準）	最大加工電流		A	120	120	120	120	120
	電源容量		KVA	12	12	12	12	12
	電源ボックス重量		kg	380	380	380	380	380
